TBT-FOCT电子式光纤电流互感器

1. 产品简介

1.1 产品的工作原理、功能和适用范围

光纤电流传感器（Fiber Optical Current Transformer，FOCT），是一种无源电子式电流互感器。有动态范围大、测量频带宽、抗电磁干扰性能好、体积小、重量轻、便于与高压设备集成、可测直流信号等优点。

1.2 产品组成

全光纤电流互感器数字闭环系统由采集单元、传输光纤、一次传感器三部分构成。

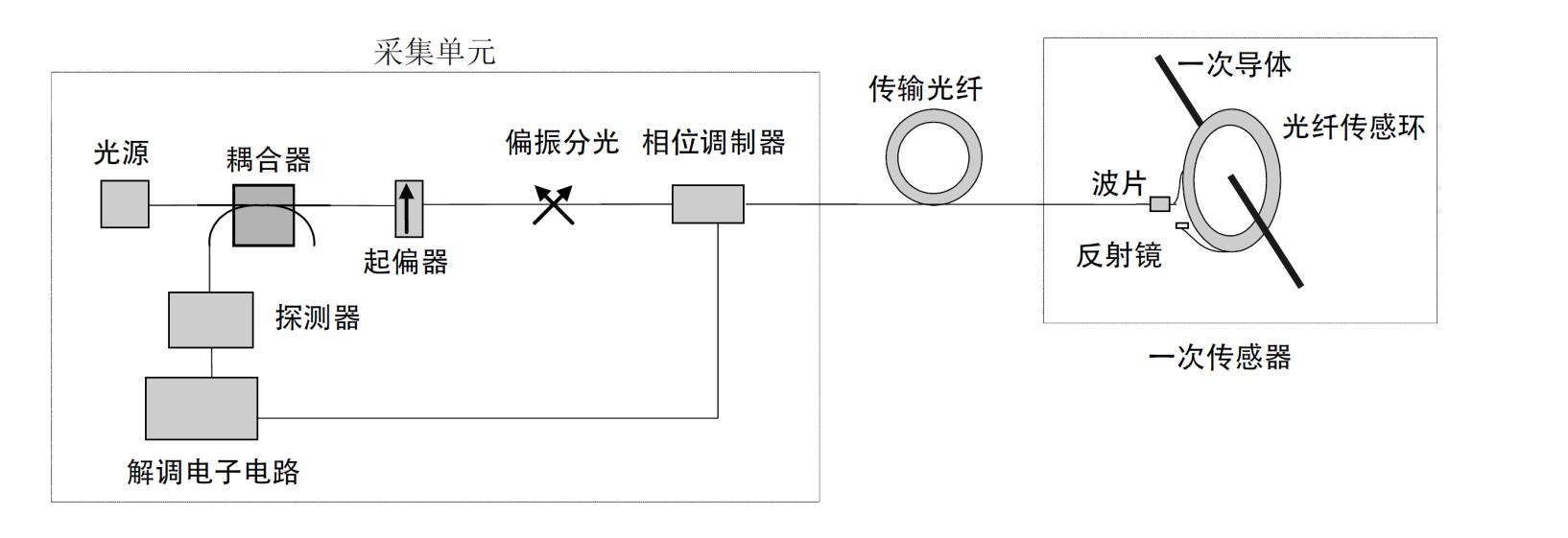

TBT-FOCT产品组成框图

1.3 外形及安装尺寸

可以根据客户要求定制各个部件尺寸。

1.4 重量

最低300g（不包含敏感环）。

1.5 工作温度

-40℃~+70℃。

1.6 存储温度

-55℃~+70℃。

1.7 耐随机振动

随机振动量级：6.06g，频率范围：20Hz~2000Hz。

1.8 主要性能参数

表1 主要性能参数表

序号 项目 性能指标 备注
1 量程 ±250kA 根据要求可定制
2 常温标度因数非线性度、不对称性 ≤0.1%
3 常温标度因数重复性 ≤50ppm
4 全温标度因数重复性 ≤50ppm
5 绝对零位 0.01A
6 全温电流准确度 ≤0.2% 补偿后
8 全温相位准确度 ≤1′ 补偿后
10 启动时间 5s
11 耐低气压高度 10000m

1.9 机械、电气接口

1.9.1 机械接口

产品安装机械接口可以根据用户要求定制。

1.9.2 电源要求

产品可以是DC+5V供电，DC+9V~36V供电，或者AC_DC+110V供电。

1.9.3 电气接口

TBT-FOCT采用850nm工业光纤接口通讯、RS422、CAN-BUS或者采用隔离以太网通讯。

1.9.4 通讯协议

可采用标准IEC61850或者IEC60044通讯协议或者定制协议。

1.10 国产化情况

全部元器件（包含光电器件）可100%国产化，满足广五所B级ZZKK等级。
